曲柄导杆滑块及凸轮机构实训设备

简要描述:曲柄导杆滑块及凸轮机构实训设备只需拆装少量的零部件,即可分别构成四种典型的传动系统,它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。

  • 更新时间:2024-05-09
  • 产品型号:YUY-JYT
  • 厂商性质:生产厂家
  • 访  问  量:1320

详细介绍

品牌育仰科教应用领域文体,建材,交通,汽车,综合

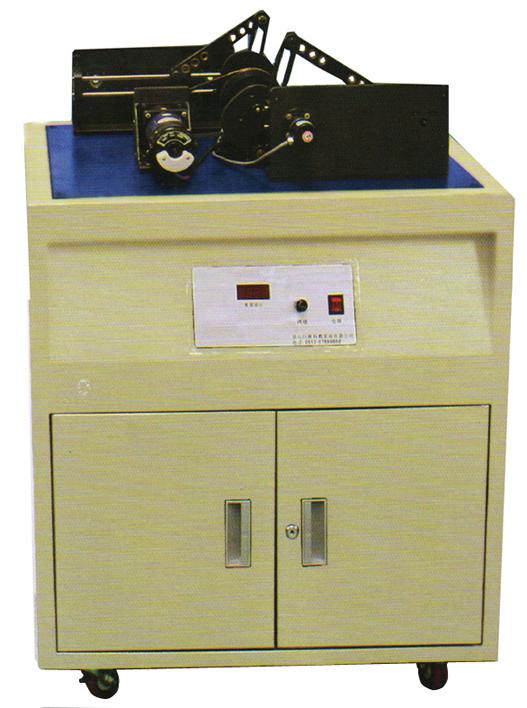

YUY-JYT曲柄导杆滑块及凸轮机构实验台

一、曲柄导杆滑块及凸轮机构实训设备概述
该组合实验装置,只需拆装少量的零部件,即可分别构成四种典型的传动系统,它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数,如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整,通过学生拆装及调整可以加深实验者对机械结构本身特点的了解,对某些参数改动对整个运动状态的影响也会有更好的认识。

二、曲柄导杆滑块及凸轮机构实训设备实验目的
通过实验,了解位移、速度、加速度的测定方法;转速及回转不均率的测定方法;通过实验,初步了解"JYT 型组合机构实验台"及光电脉冲编码器、同步脉冲发生器(或称
角度传感器)的基本原理,并掌握它们的使用方法;通过比较理论运动曲线与实测运动曲线的差异,并分析其原因,增加对运动速度特别是加速度的感性认识;比较曲柄滑块机构与曲柄导杆机构的性能差异;检测凸轮直动从动杆的运动规律;比较不同凸轮廓线或接触副,对凸轮直动从动杆运动规律的影响。
三、主要技术参数
1、曲柄长度可调范围:25-45mm
2、滑块偏置可调范围:±5
3、凸轮廓线升程:30mm
4、凸轮滚子从动件偏置调节范围:±5
5、光电脉冲编码器一个,输出电压:5V 脉冲数:1000P
6、电机额定功率:P=70W
7、电机转速:0-180r/min
