品牌 | 育仰科教 | 应用领域 | 文体,电子,交通,电气,综合 |
---|

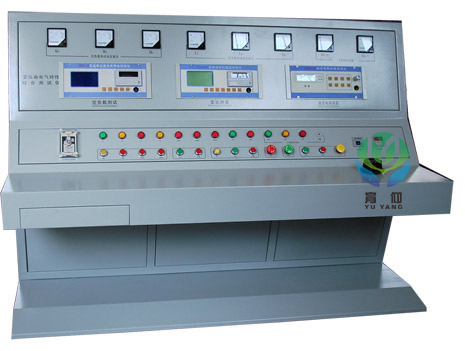

一、YUY-GC21变压器综合试验台|电力电气及自动化实训设备功能特点
符合GB/T4776,GB/T5169,GB/4285-1993等相关国家标准。
主要是对电力变压器,配电变压器的空载、负载特性进行试验,也可对被试变压器进行倍频感应及工频耐压试验。
测量部分由高档单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。
二、YUY-GC21变压器综合试验台|电力电气及自动化实训设备测试项目:
三相电压有效值
三相电流有效值
三相有功损耗
三相无功损耗
三相平均值电压
三相电压平均值
三相电流平均值
总功率
空载电流百分比
阻抗电压百分比
频率
功率因数
倍频感应试验
变比组别测试
三、技术参数
项目 | 测量范围 | 相对误差 |
电压 | 0.1~500V | +(0.2%读数+0.1%量程) |
电流 | 0.1~5A | +(0.2%读数+0.1%量程) |
功率 | U*I | +(0.2%读数+0.1%量程) |
功率因数 | 0.1~0.9999 | +3个字 |
变比 | 1.000~9999.9 | 0.2级 |
组别 | 00~11 | |
电源 | AC220V+10%50HZ+2% | |
使用环境 | 工作温度范围0~40℃相对湿度30%~90% |
